Connecteurs MC4 Victron Energy : le standard professionnel pour votre installation solaire

Vous avez des panneaux solaires Victron (ou compatibles) et vous devez les connecter entre eux, les rallonger, ou les brancher à votre régulateur ? Les connecteurs MC4 sont devenus le standard incontournable de l'industrie solaire, et Victron Energy propose sa propre gamme d'accessoires certifiés pour une fiabilité maximale.

Que vous ayez besoin de connecteurs simples, de rallonges ou de dérivations en Y pour coupler vos panneaux, les accessoires MC4 Victron vous garantissent des connexions étanches, sécurisées et durables, parfaitement adaptées aux conditions extérieures.

Qu'est-ce qu'un connecteur MC4 ?

Le MC4 (pour "Multi-Contact, 4 millimètres") est le standard mondial des connecteurs pour panneaux solaires photovoltaïques . Conçu à l'origine par la société Multi-Contact (aujourd'hui Stäubli), il s'est imposé grâce à plusieurs caractéristiques clés :

• Verrouillage positif : les connecteurs s'enclenchent avec un "clic" caractéristique qui garantit qu'ils ne se déconnecteront pas accidentellement, même sous l'effet du vent ou des vibrations

• Étanchéité IP67 : une fois connectés, ils résistent à l'immersion temporaire et aux intempéries

• Polarisation : les versions mâle et femelle sont distinctes, impossible de se tromper

• Tenue en courant : jusqu'à 30A par connecteur selon les spécifications Victron

La gamme de connecteurs MC4 Victron Energy

Victron propose plusieurs références pour couvrir tous les besoins de câblage solaire.

Connecteurs simples MC4 (paire mâle/femelle)

La référence SCA520300000 est la paire de base : un connecteur mâle et un connecteur femelle, à sertir vous-même sur votre câble solaire . Idéal pour :

• Réparer un connecteur endommagé

• Fabriquer des câbles sur mesure

• Équiper des panneaux qui n'en seraient pas pourvus

Caractéristiques :

• Type : PV-ST01 (standard MC4)

• Compatible câbles 4 à 6mm²

• Vendu à l'unité (paire)

Câbles solaires avec connecteurs pré-sertis

Pour ceux qui préfèrent une solution prête à l'emploi, Victron propose des câbles de prolongation avec connecteurs déjà montés.

Référence SCA000300000 : câble solaire de 3 mètres en 4mm² avec connecteurs mâle et femelle pré-installés . Parfait pour :

• Rallonger la distance entre vos panneaux et le régulateur

• Connecter des panneaux éloignés

• Réaliser une installation propre sans avoir à sertir soi-même

Caractéristiques  :

• Longueur : 3 mètres

• Section : 4mm² (adaptée aux courants standards jusqu'à 30A)

• Connecteurs : MC4 mâle et femelle pré-installés

• Isolation : résistante aux UV et aux intempéries

• Usage : extérieur, résidentiel, van, bateau

Connecteurs en Y (dérivation parallèle)

Pour connecter plusieurs panneaux en parallèle, Victron propose des jeux de connecteurs en Y, disponibles en différentes configurations.

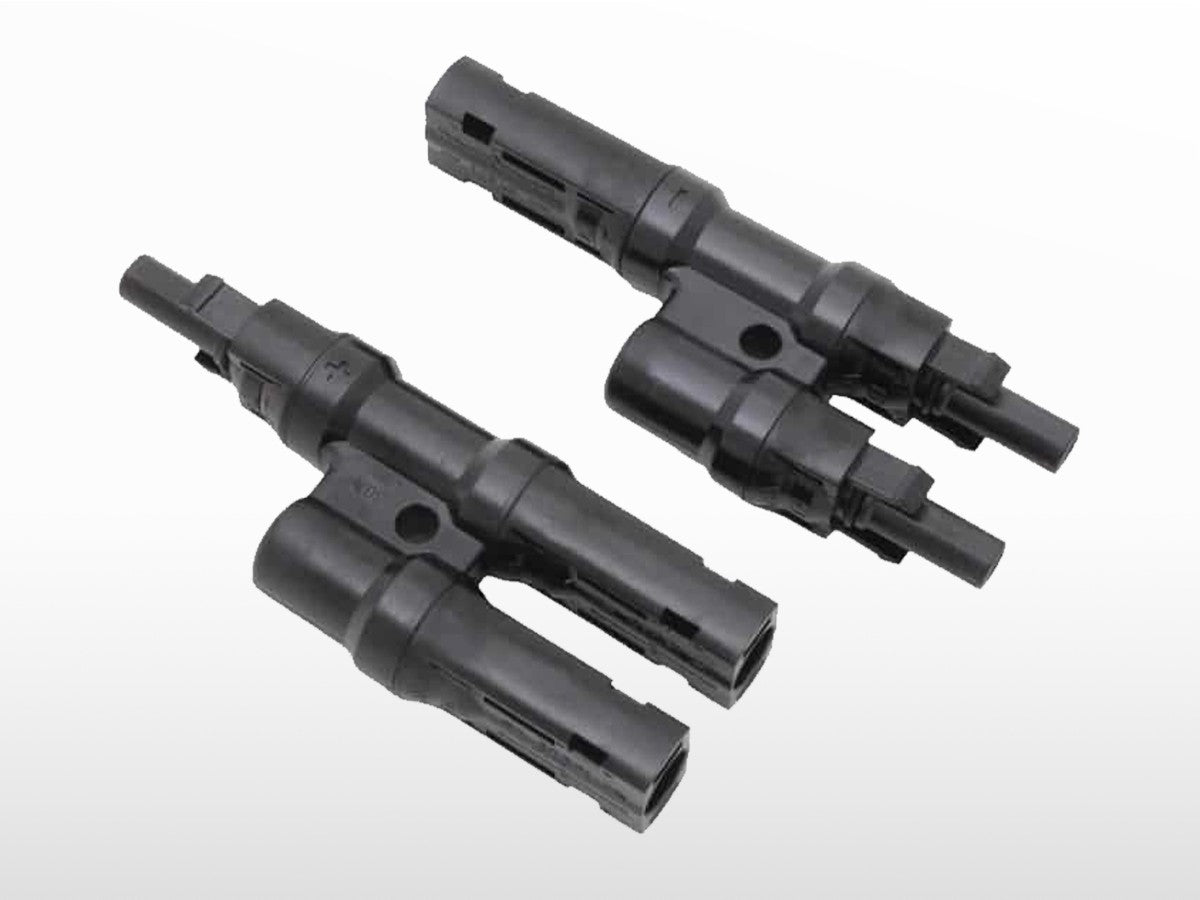

Référence SCA520500000 : jeu de connecteurs de dérivation compatibles MC4 pour connexion parallèle de panneaux solaires .

Le set comprend généralement  :

• 1 connecteur Y mâle → 2 femelles

• 1 connecteur Y femelle → 2 mâles

Utilisation :

• Pour connecter deux panneaux en parallèle vers un seul régulateur

• Permet d'additionner les courants tout en conservant la tension

Caractéristiques  :

• Facilité de connexion parallèle

• Compatible MC4

• Fabriqué en Allemagne

Spécifications techniques importantes

Courant maximum

Une information cruciale à connaître : le courant maximum admissible par un connecteur MC4 est de 30A . C'est une limite physique liée au connecteur lui-même, indépendamment de la marque.

Conséquence pratique :

• Si votre installation dépasse 30A (par exemple, plusieurs panneaux en parallèle générant plus de 30A), il faut soit :

  • Répartir sur plusieurs entrées de régulateur

  • Utiliser des câbles de plus gros diamètre avec d'autres types de connexion

  • Passer en série pour augmenter la tension et réduire le courant

Qualité du câblage

La communauté Victron insiste sur un point essentiel : la qualité du sertissage est plus importante que la marque du connecteur elle-même . Un mauvais sertissage avec une pince inadaptée peut créer des points chauds et des risques d'incendie.

Recommandations  :

• Utilisez une pince à sertir spécifique pour connecteurs MC4

• Ne sertissez jamais avec un outil improvisé (tournevis, pince universelle)

• Vérifiez que le câble est bien inséré jusqu'au fond avant sertissage

• Assurez-vous que les connecteurs sont bien enclenchés (clic audible)

Compatibilité des marques

Un sujet souvent discuté : peut-on mélanger les marques de connecteurs MC4 ? Les puristes recommandent d'utiliser des connecteurs de la même marque, car il existe des différences subtiles dans les formes qui peuvent affecter la qualité du contact .

Les connecteurs Victron sont conçus pour être compatibles MC4 , ce qui garantit une connexion fiable avec les connecteurs standards équipant la plupart des panneaux du marché.

Comment choisir vos connecteurs MC4 Victron ?

J'ai besoin de...

Quelle section de câble ?

Pour les installations standards jusqu'à 30A, le 4mm² est parfaitement adapté . C'est la section la plus courante pour les panneaux jusqu'à 400W environ.

Pour des distances plus longues ou des courants plus élevés, on peut monter en 6mm² , en vérifiant que les connecteurs sont compatibles avec cette section.

Installation et sécurité

Précautions d'usage

• Ne jamais déconnecter sous charge : les connecteurs MC4 ne sont pas conçus pour être déconnectés quand du courant passe . Coupez toujours le circuit avant intervention.

• Protection contre l'inversion : la conception mâle/femelle empêche les erreurs de polarité.

• Vérification : après connexion, tirez légèrement sur chaque connecteur pour confirmer qu'il est bien enclenché.

Dans un van ou camping-car

Si vous devez connecter et déconnecter fréquemment vos panneaux (panneaux amovibles, stockage hivernal), sachez que les MC4 ont une durée de vie limitée en nombre de cycles . Pour un usage très fréquent, d'autres types de connecteurs (PowerPole, SAE) pourraient être plus adaptés.

Pourquoi choisir des connecteurs Victron ?

• Compatibilité garantie avec les panneaux BlueSolar Victron

• Qualité de fabrication répondant aux standards Victron

• Références documentées et traçables

• Cohérence de l'écosystème pour une installation homogène

En résumé

Les connecteurs MC4 Victron Energy, c'est la garantie de connexions fiables et durables pour votre installation solaire.

À retenir :

• Courant max : 30A par connecteur

• Étanchéité : IP67

• Compatibilité : PV-ST01 (standard MC4)

• Qualité de sertissage : primordiale

Alors, prêt à connecter vos panneaux comme un pro ?
