Câbles et connecteurs MC4 Victron Energy : la gamme complète pour votre installation solaire

Vous avez des panneaux solaires Victron (ou compatibles) et vous devez les connecter, les rallonger, les coupler entre eux ? Bienvenue dans l'univers des connecteurs MC4, le standard mondial du photovoltaïque. Victron Energy propose une gamme complète d'accessoires pour répondre à tous vos besoins de câblage solaire.

Que vous ayez besoin de connecteurs simples à sertir, de câbles de prolongation prêts à l'emploi, ou de dérivations en Y pour connecter plusieurs panneaux, vous trouverez ici tout le nécessaire pour une installation propre, fiable et durable.

Le standard MC4 : pourquoi c'est important

Le MC4 (pour "Multi-Contact, 4 millimètres") est devenu le standard incontesté de l'industrie solaire . Conçu à l'origine par la société Multi-Contact (aujourd'hui Stäubli), il s'est imposé grâce à plusieurs caractéristiques clés :

• Verrouillage positif : les connecteurs s'enclenchent avec un "clic" caractéristique qui garantit qu'ils ne se déconnecteront pas accidentellement, même sous l'effet du vent ou des vibrations

• Étanchéité IP67 : une fois connectés, ils résistent à l'immersion temporaire et aux intempéries

• Polarisation : les versions mâle et femelle sont distinctes, impossible de se tromper

• Tenue en courant : jusqu'à 30A par connecteur selon les spécifications Victron

Tous les produits présentés dans cette catégorie sont au format PV-ST01 , le standard MC4 compatible avec la quasi-totalité des panneaux solaires du marché .

La gamme complète des accessoires MC4 Victron

Connecteurs simples à sertir

Pour ceux qui veulent fabriquer leurs propres câbles sur mesure ou réparer un connecteur endommagé.

Paire de connecteurs MC4 (mâle + femelle)

Référence : SCA520300000

Le kit de base : un connecteur mâle et un connecteur femelle, à sertir vous-même sur votre câble solaire .

Caractéristiques :

• Type : PV-ST01 (standard MC4)

• Compatible câbles 4 à 6mm²

• Vendu en paire (mâle + femelle)

• Sertissage à réaliser avec une pince adaptée

Idéal pour :

• Réparer un connecteur endommagé

• Fabriquer des câbles de longueur personnalisée

• Avoir des connecteurs de rechange

Câbles de prolongation prêts à l'emploi

Pour relier vos panneaux entre eux ou les connecter à votre régulateur sans avoir à sertir.

Câble solaire 1m - 4mm²

Référence : SCA000100100

Le plus court de la gamme, pour les connexions de proximité.

• Longueur : 1 mètre

• Section : 4mm²

• Connecteurs : MC4 mâle et femelle pré-installés

• EAN : 8719076025122

Câble solaire 3m - 6mm²

Référence : SCA000300100

Le standard polyvalent, idéal pour descendre du toit jusqu'à l'intérieur du véhicule.

• Longueur : 3 mètres

• Section : 6mm²

• Connecteurs : MC4 mâle et femelle pré-installés

• Conducteur : brins de cuivre fins étamés

• Isolation : intérieure et gaine extérieure en polyoléfine

• EAN : 8719076025153

Câble solaire 5m - 6mm²

Référence : SCA000500100

Pour les trajets plus longs ou les installations avec contraintes.

• Longueur : 5 mètres

• Section : 6mm²

• Connecteurs : MC4 mâle et femelle pré-installés

• EAN : 8719076025177

Câble solaire 10m - 6mm²

Référence : SCA001000100

Pour les grandes distances ou quand le régulateur est éloigné des panneaux.

• Longueur : 10 mètres

• Section : 6mm²

• Connecteurs : MC4 mâle et femelle pré-installés

• EAN : 8719076025160

Connecteurs en Y (dérivation parallèle)

Pour connecter plusieurs panneaux en parallèle facilement.

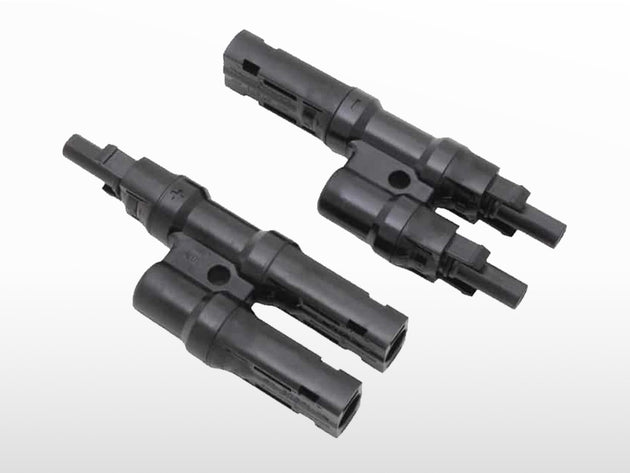

Jeu de connecteurs Y

Référence : SCA520500000

Jeu de connecteurs de dérivation compatibles MC4 pour connexion parallèle de panneaux solaires .

Le set comprend :

• 1 connecteur Y mâle → 2 femelles

• 1 connecteur Y femelle → 2 mâles

Utilisation :

• Pour connecter deux panneaux en parallèle vers un seul régulateur

• Permet d'additionner les courants tout en conservant la tension

Caractéristiques :

• Facilité de connexion parallèle

• Compatible MC4 (PV-ST01)

• Fabriqué en Allemagne

Comment choisir vos accessoires MC4 ?

Par besoin

Par section

• 4mm² : pour les petites installations ou les distances courtes (jusqu'à 30A)

• 6mm² : pour la plupart des installations standard (jusqu'à 40-50A)

Rappel : le courant maximal admissible par un connecteur MC4 est de 30A . Même avec du 6mm², ne dépassez pas cette limite sous peine d'échauffement.

La qualité Victron

Des produits certifiés

Tous ces accessoires sont des produits authentiques Victron Energy, fabriqués selon les standards de qualité de la marque néerlandaise . Pas de contrefaçon, pas de qualité douteuse.

Des connecteurs compatibles

Les connecteurs sont au format MC4 (PV-ST01) , le standard de l'industrie solaire . Ils sont compatibles avec :

• Tous les panneaux Victron BlueSolar

• La plupart des panneaux solaires du marché équipés en MC4

• Les régulateurs Victron avec entrées MC4 (modèles spécifiques)

Une isolation renforcée

Les câbles sont conçus avec une isolation intérieure et une gaine extérieure en polyoléfine, un matériau particulièrement résistant aux UV et aux intempéries .

Installation et précautions

Sertissage des connecteurs

Si vous choisissez les connecteurs à sertir (SCA520300000), voici les points essentiels :

1. Utilisez une pince à sertir spécifique pour connecteurs MC4. Une pince universelle ne fera pas un sertissage correct .

2. Dénudez le câble à la bonne longueur (généralement 6-7mm)

3. Insérez le câble à fond dans le contact métallique

4. Sertissez fermement avec la pince adaptée

5. Vérifiez que le contact est bien maintenu

6. Insérez le contact dans le boîtier plastique jusqu'au clic

Connexion des câbles

1. Vérifiez que les connecteurs sont propres et secs

2. Insérez le connecteur mâle dans le connecteur femelle jusqu'au clic caractéristique

3. Tirez légèrement pour vérifier que la connexion est bien verrouillée

Sécurité

• Ne jamais déconnecter sous charge : les connecteurs MC4 ne sont pas conçus pour être déconnectés quand du courant passe . Coupez toujours le circuit avant intervention.

• Protection UV : les câbles sont conçus pour l'extérieur, mais évitez de les laisser traîner au soleil sans fixation

• Fixation : attachez vos câbles pour éviter qu'ils ne battent au vent ou ne s'usent par frottement

Compatibilité avec les régulateurs Victron

Certains régulateurs Victron, comme les modèles SmartSolar 150/60 et 150/70, existent en version MC4 avec des connecteurs intégrés .

Note importante : sur ces modèles, le courant maximal par connecteur MC4 est de 30A . Les connecteurs sont raccordés en parallèle en interne à un seul localisateur MPPT. Si vous utilisez ces régulateurs, assurez-vous de ne pas dépasser cette limite par connecteur.

Pour les installations en parallèle

Si vous utilisez des connecteurs Y pour mettre deux panneaux en parallèle, gardez à l'esprit que :

• Le courant total sera la somme des courants des deux panneaux

• Si chaque panneau fait 10A, le total sera 20A, ce qui est acceptable (inférieur à 30A)

• Avec des panneaux plus puissants, vérifiez que le total ne dépasse pas 30A

En résumé

La gamme de câbles et connecteurs MC4 Victron Energy couvre tous les besoins de votre installation solaire.

À retenir :

• Format MC4 (PV-ST01) standard

• Étanchéité IP67

• Courant max 30A par connecteur

• Qualité Victron Energy

• Solutions pour tous les besoins

Alors, prêt à câbler votre installation solaire comme un pro ?
